3D modellemede uzman Jeff Foster, en iyi uygulamalarını paylaştı

Ticari Drone Industry Trendlerimizde bulduğumuz gibi , giderek daha fazla insan 3D modeller yapmak için dronları kullanıyor. DroneDeploy ile 3B model yapmak basittir ve aslında her harita 3B model görünümü içerir – ancak her açıdan harika görünen yüksek kaliteli bir model yapmak biraz özen gerektirir.

Daha iyi 3D modellerin nasıl yapıldığını öğrenmenize yardımcı olmak için bir uzmanla konuştuk ve ipuçlarını ve püf noktalarını paylaşmasını istedik.

Sound Visions Media’nın Kurucu Ortağı ve Drone Koalisyonu’nun Direktörü Jeff Foster , 3D modellemeye yabancı değil. 90’lı yılların başından beri 3B modelleme, render ve animasyon yapıyor ve hatta konuyla ilgili 10 kitap yazdı. 2012 yılında Jeff, DJI tarafından yeni uçaklarını gözden geçirmek üzere temasa geçtiğinde GoPro kameralarına yazılar yazan Pro Video koalisyonuyla çalışıyordu. Bir tane aldı, çıkardı ve “bu her şeyi değiştirdi” diye düşündü.

Drone ile 3D modeller yapmaya başladığında, Jeff görüntüleri işlemek için masaüstü yazılımı kullandı. Sonra DroneDeploy‘u buldu.

“Çok daha hızlı ve daha temiz.
Modellerin kendileri ve onları bağlantıya sahip insanlara gösterebilmek – olağanüstü bir şeydi. ”

– Jeff Foster

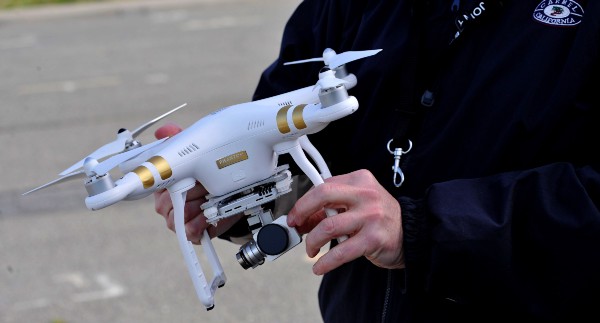

Bugün Jeff, DJI Inspire 1 ile X3 ve X5 kameraların yanı sıra bir DJI Phantom 3’e uçuyor. Bu blog yazısında Jeff, Treasure Island’da, yakınında bulunan Treasure Island’da terk edilmiş Deniz Kuvvetleri yurtlarında bir 3D model oluşturmak için attığı adımları takip edecek. San Francisco, Phantom 3 Professional dronunu kullanıyor.

1. Adım: Doğru Zamanı Seçin

Jeff’e göre, dronunuzu 3D model yapmak için kullanmanın en önemli adımlarından biri uçmak için iyi bir zaman seçmek. Şiddetli rüzgar veya yağmurdan kaçınmanın yanı sıra, iyi aydınlatmalı bir zaman seçmek de önemlidir.

“Bulutlu bir günse, en iyisi çünkü güçlü gölgeler yok .Genelde öğleden sonraları mümkün olan en kısa gölgelerin olduğu yerlerde toplarım, ancak bunu seçmek için her zaman bir şansınız olmaz.”

-Jeff Foster

Günün en kötü zamanı? Günün çok erken veya çok geç olduğu zamandır, çünkü o zaman gölgeler en uzun olduğu ve modelin sonucu üzerinde en büyük etkiye sahip olacağı zaman.

Terk edilmiş Donanma yurtlarında uçarken, Jeff parçalı bulutlu bir günde sabah saat 10 civarında uçtu.

Adım 2: Nadir Görüntülerini Yakala

Jeff, nadir görülen görüntüleri yakalayarak başlamayı seviyor, ücretsiz DroneDeploy uçuş uygulamasını ( iOS veya Android ) kullanarak doğrudan aşağıdan çekilmiş fotoğraflar ediniyor . Basitçe temel katman haritasında uçmak istediği alanı ana hatlarıyla belirtir ve uygulama bir uçuş planı oluşturur. Bir güvenlik kontrolünün ardından, drone otomatik olarak hareket eder, görüntüleri yakalayan otomatik uçuş yolu boyunca uçar ve sonra iniş yapar.

“Birkaç yıldır uçuyorum ve birlikte oynadığım diğer harita yazılımları biraz korkutucu çünkü yapmasını beklediğiniz şeyi yapmıyor. DroneDeploy uçuş uygulaması gerçekten sağlamdı – gerçekten olağanüstü. ”

– Jeff Foster

Adım 3: Yapıyı Daire İçine Alın

Görece düz bir arazi için 3B bir model yapıyorsanız, iyi bir model oluşturmak için bir uçuş yeterli olabilir. Ancak, dik veya içbükey kenarları olan bir yapı veya kaya oluşumunu modelliyorsanız, üstteki görüntüler yapının kenarlarını iyi göremez. Bu nedenle Jeff, modelinizin kalitesini yükseltmek için eğik görüntüleri yakalayan yapının etrafında iki ek yörünge uçuş yapmayı önerir.

“Üstte otomatik olanlara ek olarak manuel eğik görüntüleri almak, sadece üstten çekimden çok daha iyi sonuçlar veriyor”

– Jeff Foster

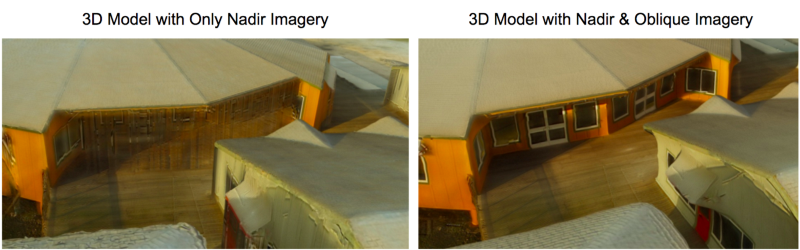

3D modelde eğik görüntülerin sağa dahil edilmesi, soldaki modele kıyasla çarpıcı biçimde geliştirilmiş model kalitesi.

Jeff, kamerayı 45 derece eğerek ve yapı etrafında sabit bir yarıçapta, orijinal nadir uçuş ile aynı yükseklikte uçarken manuel oblikleri yakalar. “O zaman rakımın yarısı kadar aşağı inip kamerayı 90 dereceye kadar açacağım ve yapıyı tekrar daire içine alacağım” dedi.

Eğik görüntüler çekerken, resimlerinizin içindeki ufku yakalamaktan kaçınmak önemlidir. Jeff bu iki yörüngeli uçuşu yaptığında, her fotoğrafı çekmek için kamera deklanşörünü elle tetikler. Ancak yeni başlıyorsanız, her 3-5 saniyede bir görüntüleri otomatik olarak yakalamak için kamerayı dronunuzun uçuş uygulamasından ayarlayarak yavaşça uçmayı deneyebilirsiniz.

Yapının daha karmaşık olduğu veya çıkıntıları (örneğin, bir evdeki direkler gibi) olduğu bazı durumlarda, Jeff kamerayı 90 dereceye kadar dik gösteren, muhtemelen daha düşük bir açıyla üçüncü elden taşınabilir bir yörünge yapabilir.

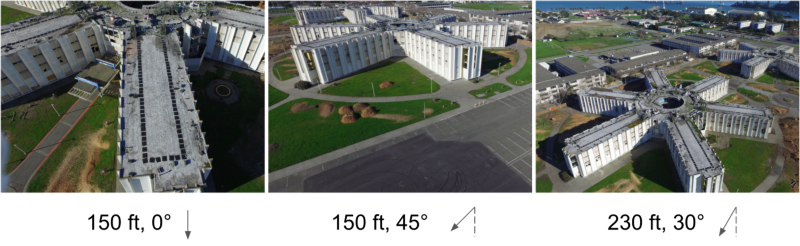

Terk edilmiş Donanma yurtlarını modellemek için yapılan dört uçuşu gösteren şema

Terk edilmiş Donanma yurtlarında, Jeff eğik görüntüleri yakalamak için üç ek uçuş daha yaptı. Kamera yaklaşık 45 derece açılı, diğeri ise 47 metrede ve kamera yaklaşık 80 derece açılı iken 20 metrede bir. Daha sonra, tüm alanı yakalamak için yaklaşık 230 dereceyle yaklaşık 30 derecede son bir genel bakış yaptı. Eğik ve nadir olmak üzere dört uçuş toplamda yaklaşık 45 dakika sürdü ve yaklaşık 10 dönüm kapladı.

Adım 4: Görüntüyü İşleyin

Uçmayı bitirdiğinde, Jeff DroneDeploy‘a dört uçuştan 504 fotoğraf yükledi ve görüntüyü “yapı” olarak işlemeyi seçti. Birkaç saat sonra, DroneDeploy’un bulut tabanlı işlemesi tüm görüntüleri bir araya getirdi ve 3B model tamamlandı!

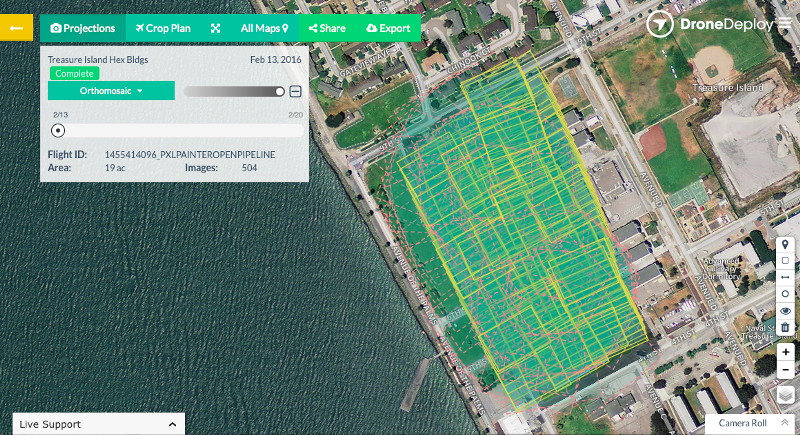

DroneDeploy’daki bu görünüm, modeli oluşturmak için kullanılan fotoğrafların kapsamını gösterir. Nadir uçuştan gelen görüntüler sarı renkle, eğik görüntüler pembe noktalı çizgilerle özetlenmiştir.

Tamamlanan 3B Modeli Keşfedin

Etkileşimli 3D modelini keşfedin (aşağıda) veya geçiş videosunu izleyin (aşağıda).

En Yaygın Hata

Jeff, pilotların yaptığı en yaygın hatalardan birinin “çektikleri ile elde edilenlerin tutarlı olmadıkları – uçma konusunda yetkin olmalarının ve bazılarının öğrenmeye zaman ayırmadıklarını” söyledi. acemi pilotlar “görüntüleri arasında yeterli çakışmasını olsun, yoksa manuel uçan eğer yeterli alanı kapsayacak olmayabilir.” dedi

Bu hatayı nasıl önlersiniz? “Pratik yap, pratik yap, pratik yap!” Jeff, geniş açık alanlarda veya ağaç hattının üstünde uçuşlarla pratik yapmayı önerir. Görüntüler arasında yeterli örtüşme sağlamak için, görüntüleri daha sık çekerek ve yapının yüzeyini daha fazla kaplayan taraftaki hataları kullanın.

3D Modellerde Ticari Uygulamalar

Drone meraklıları, 3B modeller yapmak için dronları kullananlar değil. İnşaat sahaları genellikle bir sitenin topografyasını değerlendirmek, hafriyat ihtiyaçlarını belirlemek ve projelerin proje programlarına göre ilerlemesini izlemek için 3B modelleri kullanır. Uçağı esaslı 3B modelleme kullanan diğer endüstriler arasında madencilik ve teftiş yer alıyor.

Jeff, çevre korumada drone tabanlı 3D modellerin potansiyel kullanımları için heyecanlı. Körfez boyunca yüksek ve düşük gelgit ölçmek ve modellemek için uçağı kullanarak deneyler yapıyor. “Farklılıkları 3D olarak görebilirsiniz. Sulak alanlardaki erozyonu etkileyen kentleşmeyi görebiliyorsunuz – burası burada ve şimdi önemli bir değere sahip, ”dedi.
